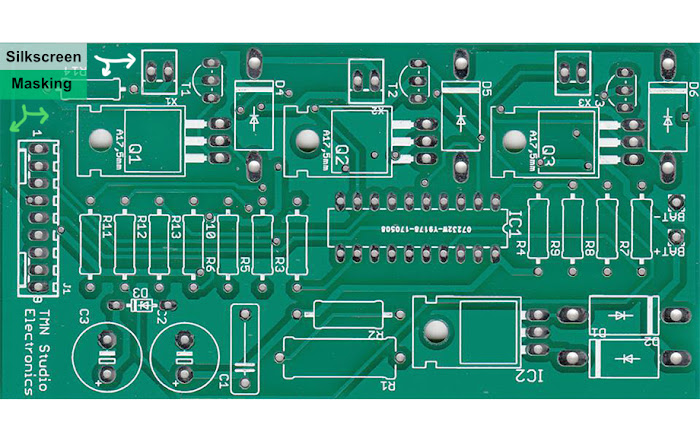

PCB Copper, Masking, dan Silkscreen

Substrat
Lapisan dasar yang paling umum digunakan adalah FR2 dan FR4. FR2 atau Flame Resistant 2 adalah kertas bonding resin sintetis (synthetic resin bonded paper) yaitu bahan komposit yang terbuat dari kertas yang diresapi dengan resin plastik formaldehida fenol (plasticized phenol formaldehyde resin). Sedangkan FR4 atau Flame Resistant 4 adalah anyaman Fiberglas yang dilapisi dengan resin epoksi (epoxy resin). FR4 memiliki daya serap air yang rendah, properti isolasi yang bagus serta tahan suhu panas hingga 140 derajat celcius. Namun, PCB yang berbahan FR4 lebih mahal jika dibandingkan dengan PCB yang berbahan FR2. Kami menggunakan bahan FR4 di semua produk Cetak PCB.

Copper (Jalur Tembaga)
Lapisan PCB berikutnya adalah lapisan tembaga tipis yang dilaminasi ke lapisan substrat dengan suhu tinggi tertentu dan perekat. Tergantung pada jenis PCB-nya, lapisan tembaga tipis ini hanya akan dilapisi pada satu sisi substrat untuk jenis Single Sided PCB. Sedangkan Double Sided PCB terdapat lapisan tembaga tipis di dua sisi substrat. Seiring dengan perkembangan Teknologi manufakturing PCB saat ini, PCB kami dapat dibuat dari 1-layer, 2-layer hingga 4-layer tergantung pada perancangan PCB dan rangkaian yang diinginkan.

Soldermask (Masking)
Soldermask adalah lapisan di atas lapisan tembaga yang berfungsi melindungi tembaga atau jalur konduktor dari hubungan atau kontak yang tidak disengaja. Lapisan soldermask ini hanya terdapat pada bagian-bagian PCB yang tidak disolder, sedangkan bagian yang akan disolder tidak ditutupi oleh lapisan soldermask. Lapisan soldermask ini juga dapat membantu para pengguna PCB untuk menyolder tepat pada tempatnya sehingga mencegah solder short (hubung singkat solder). Lapisan soldermask ini biasanya berwarna hijau, namun ada juga yang berwarna lain seperti warna biru dan merah. Soldermask kami tahan panas, tahan cairan tinner sejenisnya, dan tahan korosi.

Silkscreen
Lapisan setelah soldermask adalah lapisan silkscreen yang biasanya berwarna putih atau hitam tergantung warna soldermask. Silkscreen merupakan cetakan huruf, angka dan simbol pada PCB. Silkscreen ini berfungsi sebagai tanda atau indikator untuk komponen-komponen elektronika pada PCB sehingga mempermudah orang dalam merakitnya. Silkscreen berwarna putih untuk  soldermask berwarna (Green, Red, Blue, Black, Yellow). Sedangkan silkscreen berwarna hitam hanya digunakan pada pcb dengan soldermask berwarna putih. Silkscreen kami tahan panas, dan cairan tinner atau sejenisnya
